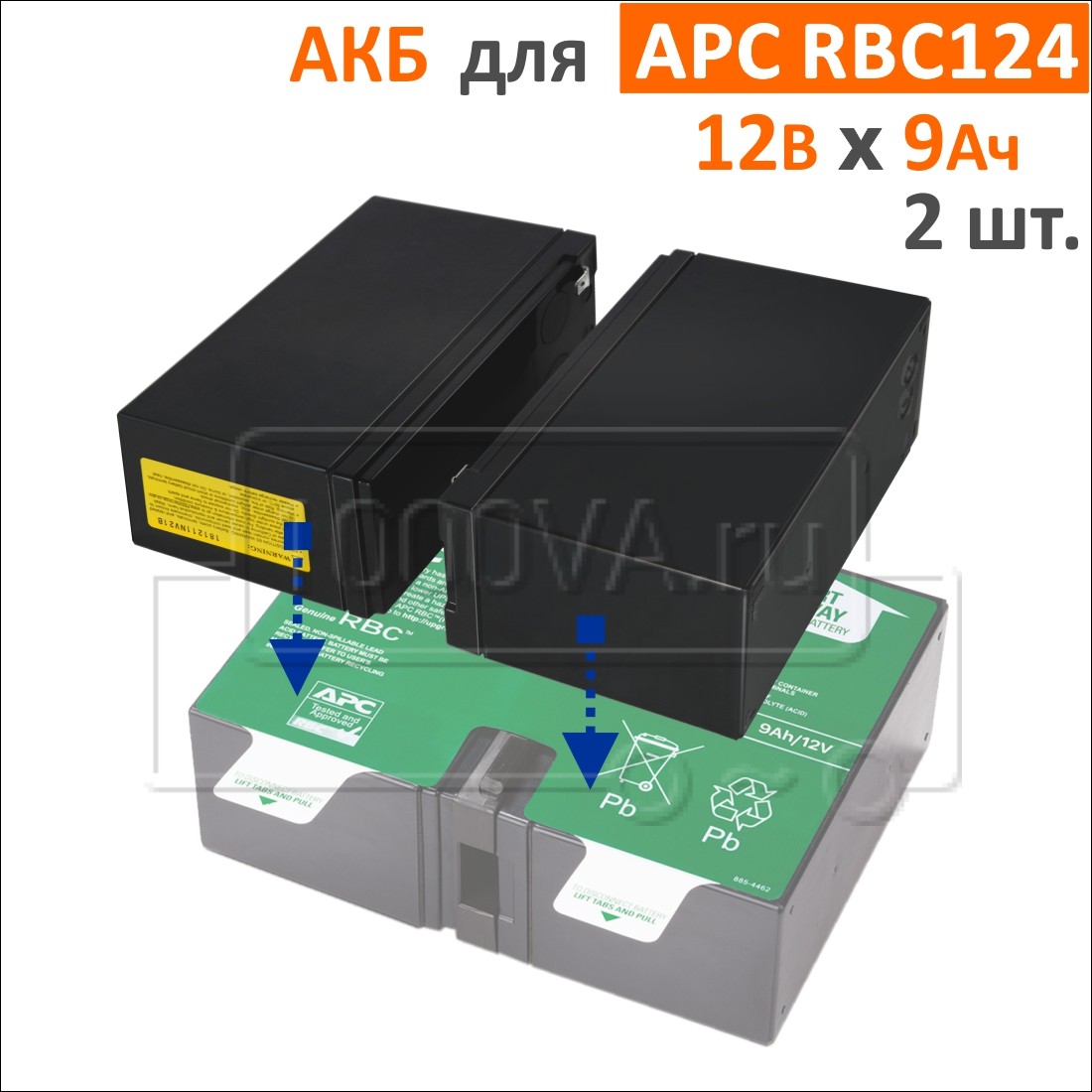

Комплект АКБ для APC RBC124

Инструкция по замене АКБ в картридже APC RBC124 подготовлена специалистами компании ООО «Нита Сервис» — ремонт и обслуживание ИБП.

Стандартный батарейный картридж APCRBC123 компании Schneider Electric (APC) – это два необслуживаемых герметичных свинцово-кислотных аккумулятора напряжением 12В и емкостью 9 Ач склеенные при помощи двух пластиковых наклеек (красной и зеленой) и соединенные между сабой пластмассовой рамкой-адаптером с разъемом и перемычками. Они могут быть заменены самостоятельно. Аккумуляторы должны быть одного производителя и из одной партии.

Батарейный картридж RBC124 используется в ИБП APC Back-UPS Pro BR1200G-RS, BR1200GI, BR1500G-RS, BR1500GI, Smart UPS SMC1000I-2U.

Инструменты, необходимые для замены аккумуляторов

• отвёртка крестовая,
• скотч,
• мультиметр,
• поскольку работа производится со свинцово-кислотными аккумуляторами, работу желательно проводить, используя резиновые перчатки, защитные очки и в одежде с длинными рукавами.

Порядок замены аккумуляторов

• демонтируем батарейные картриджи из ИБП согласно документации по их замене,
• если далее планируем использовать «родные» наклейки запоминаем (а лучше фотографируем) RBC чтобы был виден разъем и ярлычки наклеек. Комплект имеет две наклейки. С одной стороны красная, с другой зеленая, обозначающие красная - транспортное положение (акб не подключен), зеленая – рабочее. Снимаем красную и зеленую наклейку с аккумуляторов. Обычно снять аккуратно пластиковые наклейки и использовать их повторно не получается, так как клеевой слой со временем затвердевает и наклейка теряет свою клеящую способность, поэтому нет смысла в их дальнейшем использовании. Если вы все-же решите воспользоваться старыми наклейками, зафиксируйте как их наклеить относительно разъема! Но мы предлагаем вам для простоты воспользоваться обычным скотчем, демонтируем батарейные картриджи из ИБП согласно документации по их замене
• снимаем перемычки между аккумуляторами и рамкой-адаптером, берём новые аккумуляторы и ставим их вертикально для удобства подключения клемм,
• подключаем клеммы рамки-адаптера к аккумуляторам (каждую к своему цвету),
• складываем аккумуляторы с адаптером в первоначальный вид (аккумуляторы должны быть расположены вертикально,
• скрепляем конструкцию при помощи скотча, аккуратно укладывая его в пазы на рамке-адаптере,
• при помощи мультиметра проверяем напряжение на разъемах. Оно должно быть 23-26 В,
• устанавливаем батарейный картридж с замененными аккумуляторами в ИБП,
• с помощью компьютера и пользовательского ПО PowerChute устанавливаем актуальную дату замены акб,
• полностью заряжаем сменные аккумуляторы и выполняем самотестирование и проверочное испытание времени автономной работы.

Важно!

1. После установки картриджа в ИБП типа Smart требуется провести полный заряд АКБ и их калибровку штатным ПО.

2. В ИБП компании APC используются перемычки двух видов:

- без замка: сбивается шлицевой (плоской) отверткой.

- клеммы с замками, их необходимо снимать взявшись рукой за пластик клеммы.

Ни в коем случае нельзя тянуть перемычки на АКБ за провод, это нарушает надежность соединения и в дальнейшем приводит к плохому контакту между клеммой батареи и перемычки.

Если нет опыта выполнения такой работы, рекомендуем просмотреть короткий видеоролик по этому вопросу:

Аналоги аккумуляторов для ИБП APC:

Модель

Срок службы

Наличие

Цена за шт.

Кол-во

Стоимость

LEOCH DJW 12-9

6-9 лет

Под заказ

1 822 a

2 шт.

3 644 a
