Комплект аккумуляторов для APC SYBATT

Замена аккумуляторов (ремонт) батареи APC SYBATT

Инструкция по замене АКБ в картридже APC SYBATT подготовлена специалистами компании UPSSERV.RU - ремонт и обслуживание ИБП.

Видеоинструкция по замене аккумуляторов в картридже SYBATT приведена в блоке фотографий на данной странице.

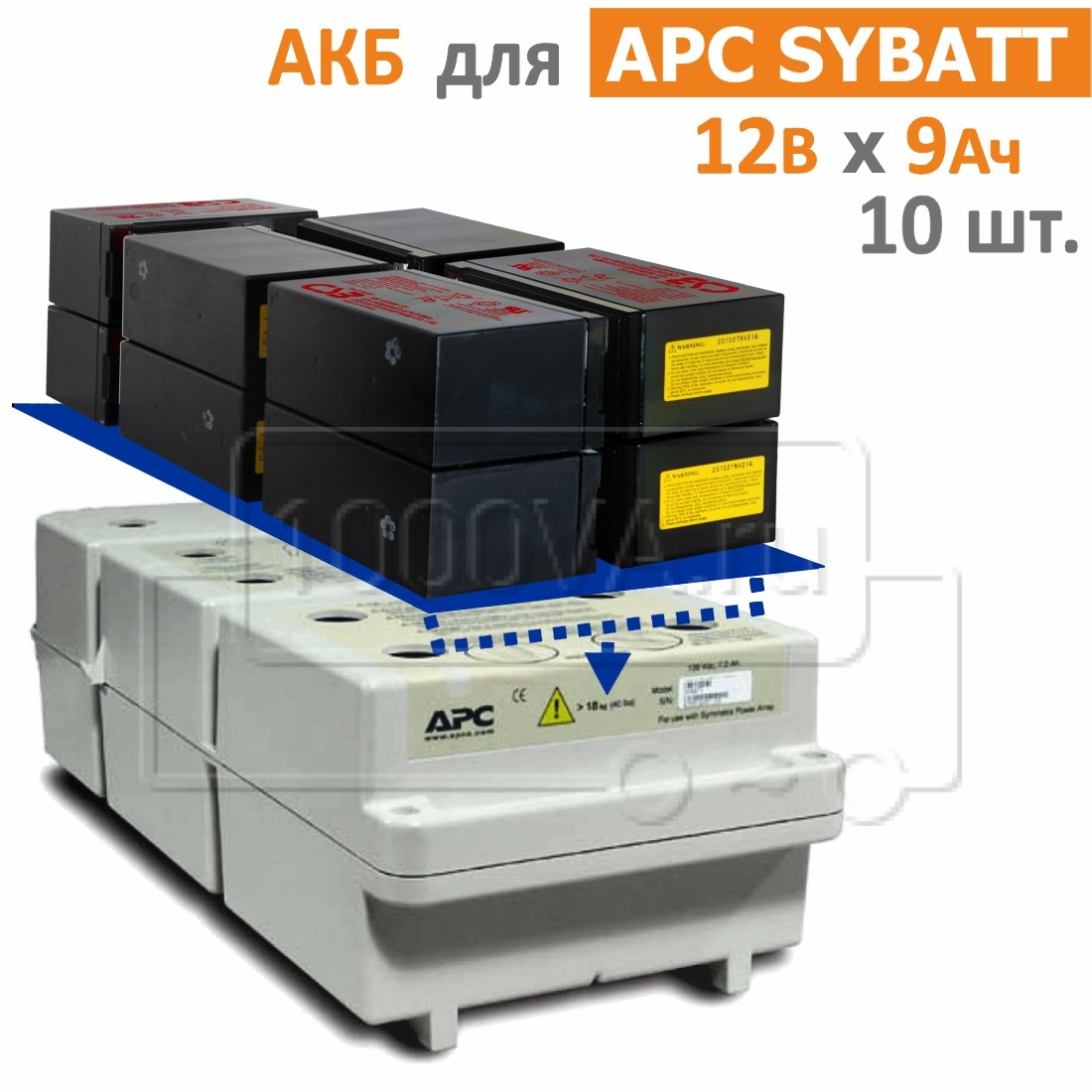

Стандартный батарейный картридж APC SYBATT компании Schneider Electric (APC) – это 10 необслуживаемых герметичных свинцово-кислотных аккумуляторов напряжением 12 В и емкостью 7 Ач, установленных в пластиковом корпусе. Они могут быть заменены самостоятельно, и практика показала, что аккумуляторы 8,5-9 Ач более предпочтительны при работе с этим устройством. Аккумуляторы должны быть одного производителя и из одной партии.

Батарейный картридж SYBATT используется в ИБП APC Symmetra Power Array.

Инструменты, необходимые для замены аккумуляторов

• отвёртка шлицевая,
• отвёртка крестовая,
• мультиметр,
• поскольку работа производится со свинцово-кислотными аккумуляторами, желательно использовать резиновые перчатки, защитные очки и быть в одежде с длинными рукавами.

Порядок замены аккумуляторов

• При помощи шлицевой отвертки снимаем 2 винта на разъеме, они крепятся на крышку корпуса.
• При помощи крестовой отвертки снимаем 8 винтов крепления крышки.
• Снимаем крышку корпуса.
• Новые аккумуляторы (10 штук) склеиваем попарно в двухсторонним скотчем клеммами в одну сторону.
• Достаем из картриджа один двухаккумуляторный блок отработанных аккумуляторов, отмечаем красным цветом провод, подключенный к положительной клемме блока батарей и снимаем провода с клемм аккумуляторов.
• Заменяем 2 аккумулятора на заранее подготовленный блок и подключаем провода строго соблюдая полярность.
• Вышеописанным способом заменяем все оставшиеся двухаккумуляторные блоки.
• Устанавливаем крышку на место.
• При помощи крестовой отвертки заворачиваем 8 винтов крепления крышки.
• Устанавливаем на штатное место разъем картриджа и закрепляем его двумя винтами при помощи шлицевой отвертки.

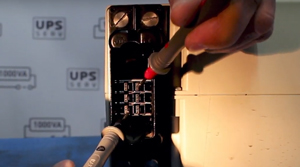

• При помощи мультиметра проверяем напряжение на разъеме блока, оно должно быть 122-128 В. Расположение клемм для замера приведено на фотографии:

• После установки батарей в ИБП их необходимо зарядить в течение суток перед использованием.

Важно!

При работе по замене аккумуляторных батарей в картридже будьте предельно аккуратны, постоянное напряжение 120 В представляет опасность поражения электрическим током. Неаккуратное обращение с батареями может привести к возгоранию и ожогам.
