Комплект аккумуляторов для APC SYBT5

Замена аккумуляторов (ремонт) батареи APC SYBT5

Инструкция по замене АКБ в картридже APC SYBT5 подготовлена специалистами компании UPSSERV.RU - ремонт и обслуживание ИБП.

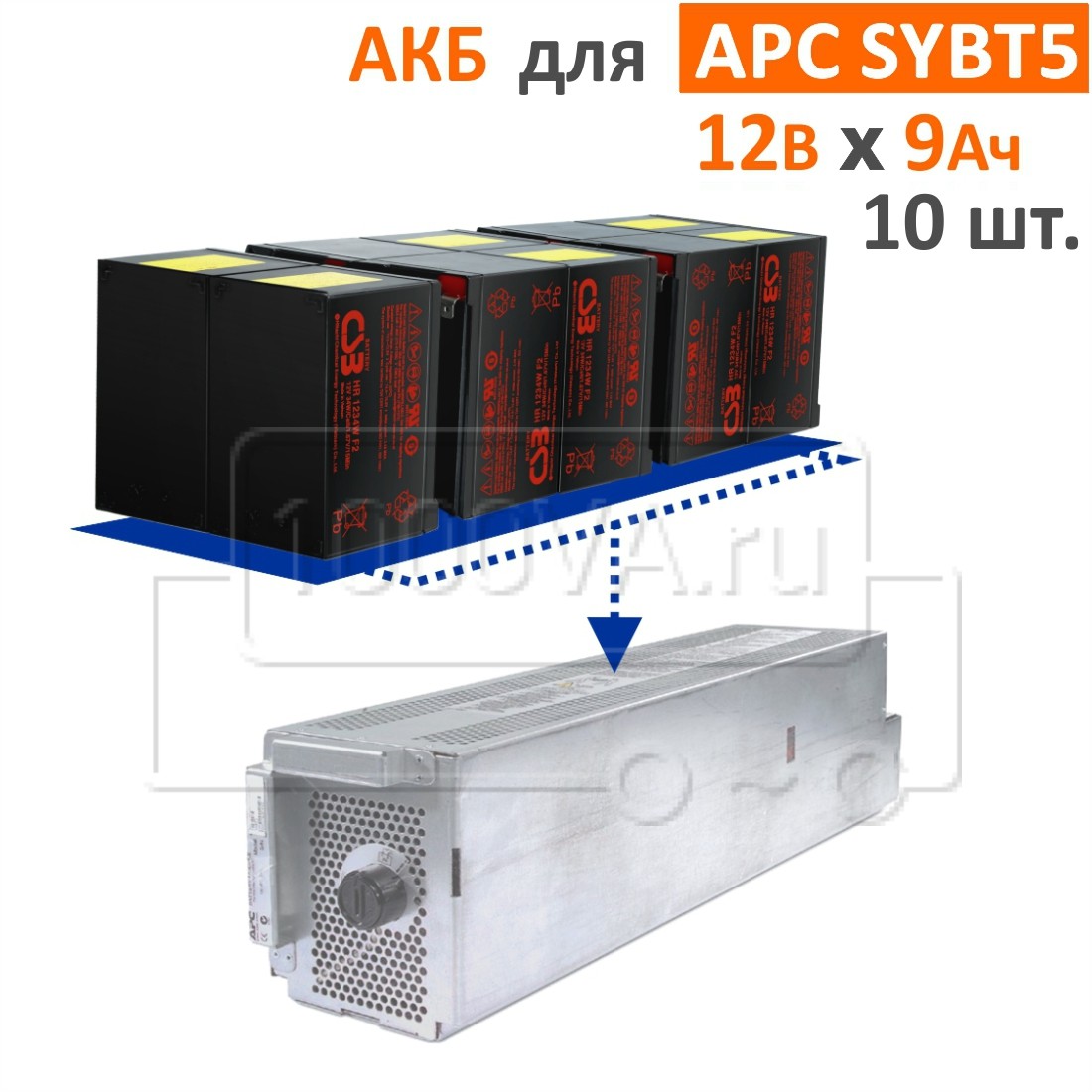

Стандартный батарейный картридж APC SYBT5 компании Schneider Electric (APC) – это 10 необслуживаемых герметичных свинцово-кислотных аккумулятора напряжением 12 В и емкостью 8,5-9 Ач, установленные в металлическом корпусе.

Видеоинструкция по замене аккумуляторов в SYBT5 приведена в блоке фотографий на данной странице.

Батарейный картридж SYBT5 используется в ИБП APC Symmetra LX моделей SYA4K8I, SYA4K8RMI, SYA8K8I, SYA8K8RMI, SYA8K16I, SYA8K16RMI, SYA8K16IXR, SYA12K16I, SYA12K16RMI, SYA12K16IXR, SYA16K16I, SYA16K16RMI, SYA16K16IXR, SYH2K6RMI, SYH4K6RMI, SYH6K6RMI.

Инструменты, необходимые для замены аккумуляторов

• пятирублевая монета,
• отвёртка шлицевая,
• отвёртка крестовая,
• мультиметр,
• поскольку работа производится со свинцово-кислотными аккумуляторами, работу желательно проводить, используя резиновые перчатки, защитные очки и в одежде с длинными рукавами.

Порядок замены аккумуляторов

• при помощи монеты поворачиваем на 90° размыкатель в торце картриджа в положение OFF,
• при помощи крестовой отвертки снимаем 8 винтов крепления крышки и 4 винта на боковой стороне картриджа (крышка единая верхней-боковой стороны),
• сдвигаем крышку в сторону разъема от размыкателя, снимая крышку с зацепов,
• снимаем крышку корпуса.
• снимаем пластиковую предохранительную прокладку,
• фотографируем порядок размещения двойных батарейных блоков в картридже,
• размыкаем разъем с желтым проводом (между вторым и третьим парными блоками аккумуляторов от выходного разъема). Это необходимо, чтобы уменьшить напряжение на клеммах до безопасного уровня,
• вынимаем средний двойной аккумуляторный блок. Далее по очереди размыкаем клеммы на парных блоках и по очереди достаем их, сдвигая к середине картриджа. Попутно фиксируем порядок подключения проводов к крайним разъемам и цвет проводов,
• новые аккумуляторы (10 штук) склеиваем попарно в двухсторонним скотчем клеммами в одну сторону, на каждый аккумулятор в 4-х блоках переклеиваем резиновые бампера,
• устанавливаем межаккумуляторную перемычку на блок аккумуляторов без бамперов и устанавливаем его клеммами вверх в сторону платы контроллера. Подключаем к положительному разъему блока красный провод контроллера, максимально придвигаем блок к контроллеру,
• устанавливаем все остальные двойные батарейные блоки в соответствии с ранее зафиксированным порядком размещения, параллельно собирая их в последовательную цепочку, кроме разъема на желтом проводе, который мы размыкали первым.
• устанавливаем пластиковую предохранительную прокладку,
• замыкаем последний разъем на желтом кабеле,
• устанавливаем крышку на картридж и закрепляем ее 12-ю винтами (4+8),
• монетой восстанавливаем размыкатель в положение «ON»,
• при помощи мультиметра проверяем напряжение на разъеме блока, оно должно быть 125-130 В. Расположение клемм для замера приведено на фотографии:

• после установки батарей в ИБП их необходимо зарядить в течение суток перед использованием.

Важно!

1. При работе по замене аккумуляторных батарей в картридже будьте предельно аккуратны, постоянное напряжение 110 В представляет опасность для жизни человека.

2. В данном картридже необходимо провести калибровку микропроцессорного контроллера. Это можно сделать только в сервисном центре. Если пренебречь этой процедурой, ИБП не сможет правильно оценивать время работы в автономном режиме.
